В общем, ситуация такая … Есть планшет Asus Transformer TF101. У него полетел шнур для зарядки. Причем сам блок питания работает.

Купили другой блок вместе со шнуром. Через какое-то время проблема повторилась. Шнур вышел из строя.

В официальных сервисах шнуры продаются только вместе с блоками, а это уже не бюджетно для 4-х летнего планшета.

В итоге имеем 2 шнура. На одном не работает разъем, что вставляется в сам планшет, на другом — USB разъём.

Коль уж все равно светит покупка нового шнура, было принять решение попробовать из 2-х не работающих сделать один работающий.

�? вот что получилось …

Есть вот такие два шнура

Вот так они обрезаны

Это те разъёмы, которые работают

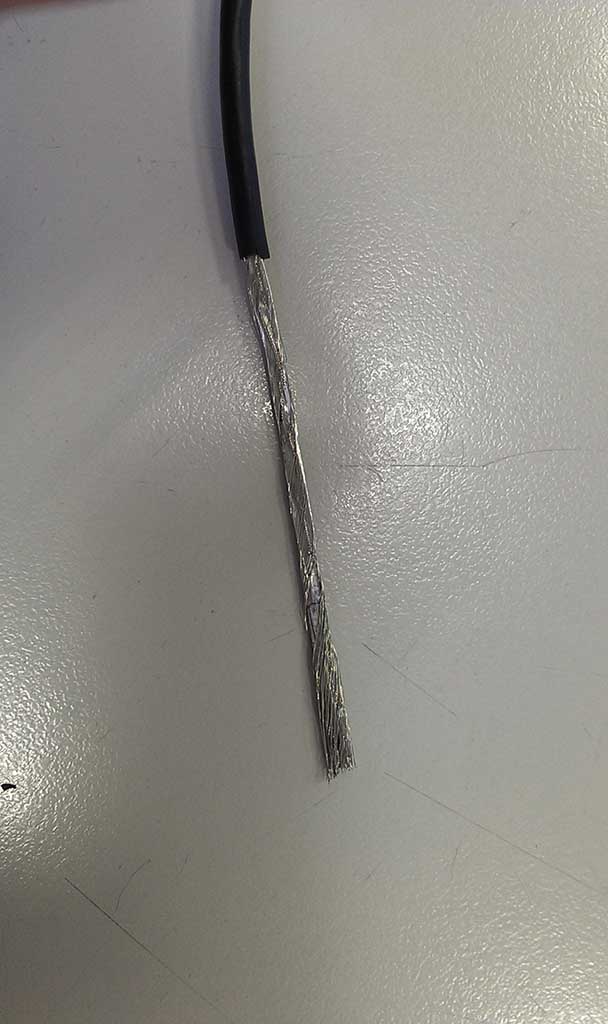

Зачищаем родной шнур

Зачищаем какой-то левый, но вроде как родной шнур

�? как вы думаете что я увидел …. А увидел я то, что в одном шнуре 5 проводов внутри, а в другом всего 4. �? есть такие, которые по цветам не совпадают.

Покопавшись в интернет узнал, что планшет заряжается от блока питания с напряжением 15 вольт, а не 5 вольт, как в USB разъёме.

Получается схема подключения такая..

Знак «=» означает слово соединяем

слева — цвета штатного кабеля, справа — китайской подделки

Красный + Оранжевый = Красный

Белый = Белый

Зеленый = Зелёный

Желтый = Черный

Соединяем с помощью скруток, изолируем

После подключения, к моему великому удивлению зарядка от блока питания пошла

Значит облагораживаем конструкцию.

Снимаем оплётку

Зачищаем

�? ещё

Провода аккуратно скручиваем по схеме выше, изолируем каждую скрутку отдельно, потому изолируем всё вместе

Включаем блок в розетку

Зарядка пошла

Планшет зарядился

Вот как выглядит шнур после ремонта

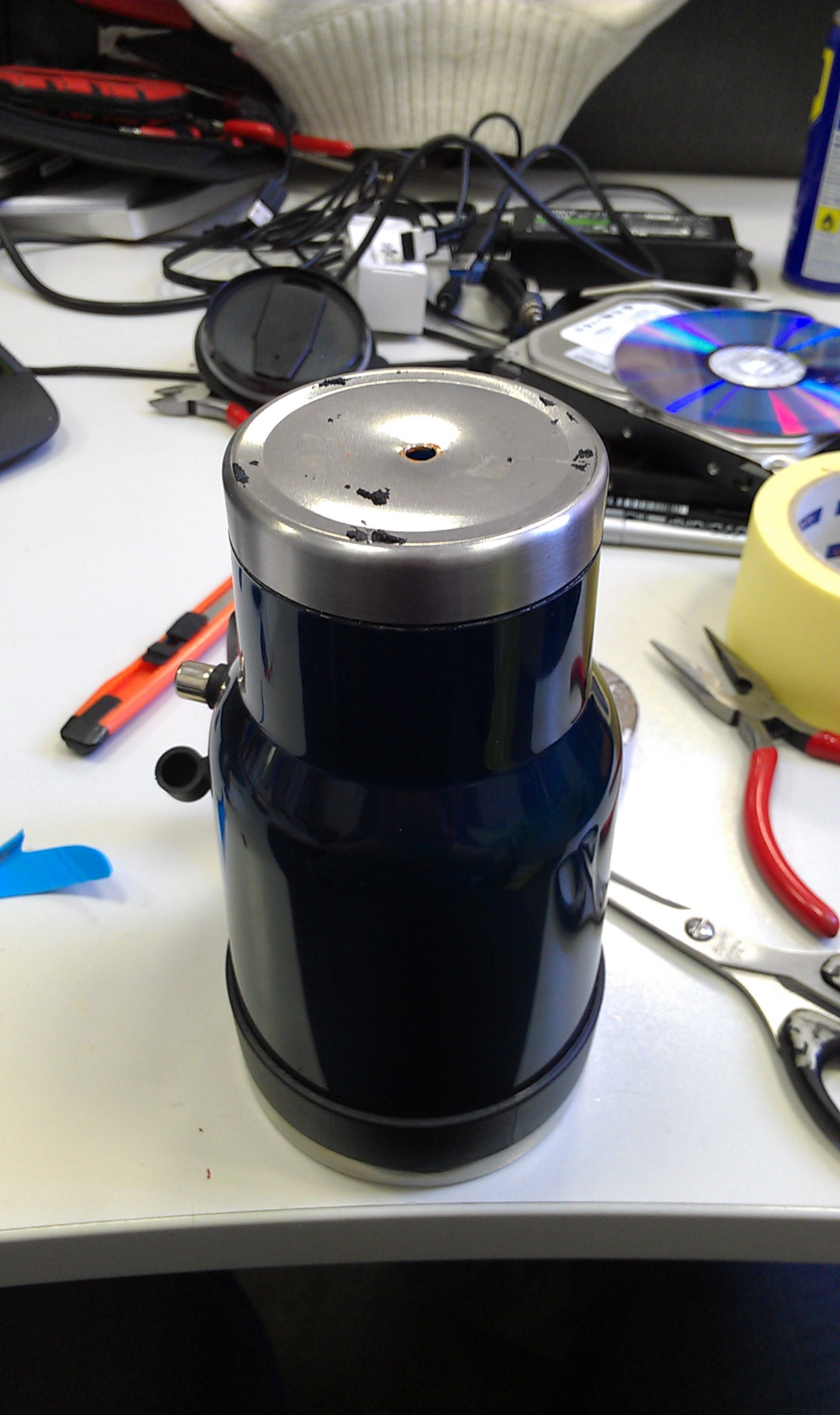

Коллега по работе принёс автомобильную термокружку… Со словами — «Подарила девушка, а она потекла при первом включении. Кружка очень дорогая и дорога как память. Очень хочется починить, а сам — ну никак…

Ну что поделать…. Наш девиз — только Колхоз, только ХардКор….

�? так начинаем разбирать … Отодрал резиновую подставку, выкрутил винт, снял не понятную синюю хрень…. �? вот они — внутренности…. начинаем пополамить…

Вытащил…. Мокрота, непонятные скрутки…. �? как там вообще машина выжила после этого

Тоже самое

Снимаем нагревательный элемент с колбы

Начинаем собирать…. Делаем подключение нагревательного элемента

Накрутил провода

Как следует изолируем

А вот и сама колба, после ремонта. За помощь в ремонте отдельное СПАС�?БО Кириллу, ибо у него была паяльная кислота

Первичное крепление нагревательного элемента к колбе

Нагревательный элемент прикреплён

Полстаканник

Подстаканник (чистый и готовый к сборке) и колба

Модуль подключения к розетке — 12 В.

Совмещаем колбу и стакан

Скручиваем и изолируем

Вставляем какую-то синюю хрень, назначение которой — не понятно и надеваем подставку стакана

Закручиваем болт

Шнур подключения

Подключаем к 12 В

Выглядит всё примерно так

Через полчаса работы виден результат …. Пузырики и водичка тёплая
